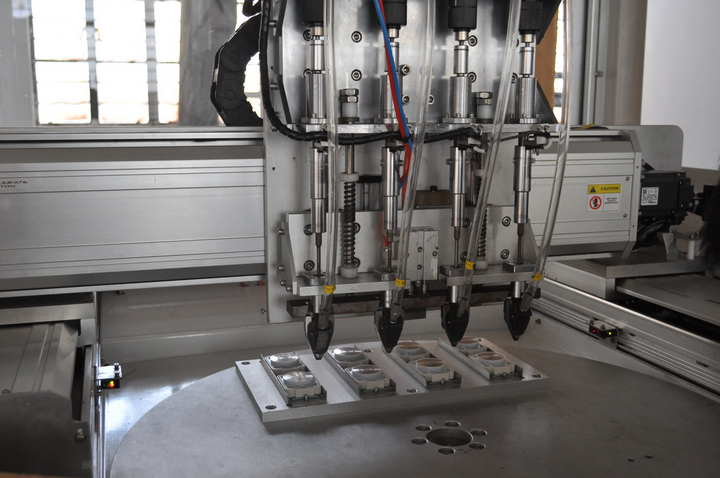

多轴转盘移动式自动拧紧机构
商城价:
0.00
0.0
销量:0
购买数量:
库存量:10
产品详情


系统介绍:

系统由拧紧单元、压紧单元、顶升单元,控制单元等组成,实现产品的在线螺栓自动拧紧装配。

多轴转盘移动式自动打螺丝机特点
1. 多轴转盘移动式自动打螺丝机机器性价比高,一年左右可收回机器成本。
2. 1-20轴可选,同时锁付多颗螺丝,可代替多名人工。
3. 人工上料,机器自动移动治具进行定位,人工下料也可机器自动下料。
4. 根据锁螺丝产品要求,配置适当的扭力调整范围,每轴可单独调整扭力。
5. 同类螺丝可适用多种产品,螺丝孔位调整方便,更换产品更容易。
6. 适应多样化生产,通过触摸屏操作可屏蔽单个或多个螺丝批和送料。

7. 机器调试简单,员工迅速掌握操作和调试
8. 机器配备漏锁/浮锁/滑牙等锁付不良检测及报警。
9. 高稳定性和耐久性,电、气系统全采用原装进口部件。
10. 品质值得信赖,专业工程师根据产品个性化设计、调试,专人售后服务。
11. 自动打螺丝机可配合生产线实现全自动作业。

多轴转盘移动式自动打螺丝机参数

项 目
双点移动式
T-ZD019S~T-ZD209S
多点移动式
T-ZD019N~T-ZD209N
转盘移动式
T-ZD019Z~T-ZD209Z
循环移动式
T-ZD019X~T-ZD209X
工作电源
220V 50HZ
工作功率
300W(按ZD049计)
工作气压
0.55-0.65Mpa
耗 气 量
0.20㎥/min(按ZD049计)
环境温度
0-40℃
环境湿度
20-90%无冷凝
机器尺寸
700×650×1800mm
(按ZD049计)
700×650×1800mm
(按ZD049计)
800×900×1800mm
(按ZD049计)
800×900×1800mm
(按ZD049计)
机器重量
196kg(按ZD049计)
200kg(按ZD049计)
250kg(按ZD049计)
250kg(按ZD049计)
控制方式
PLC控制,触摸屏显示、操作
启动方式
手动启动
手动启动
自动启动
自动启动
螺丝间距
标准为≥20㎜,更小间距可特殊定制
调整范围
水平方向80㎜,垂直方向20㎜
检测项目
漏锁、浮锁、滑牙检测
送料方式
手工上下料,气缸自动移动治具定位
手工上下料,步进马达自动定位
手工上料,转盘步进旋转定位,自动下料
手工上料,传送带步进定位,自动下料
锁付方式
向上、向下、水平等三维方向自动锁付
螺丝供料
振动盘供料或推举式供料可选
锁付扭力
0-4.0N・M可调,按客户需求选配
锁付效率
4-6S/产品
3-5S/产品
2-4S/产品
2-4S/产品
适应螺丝
M1.4-6mm,长径比1.2倍
适应位置
平面孔、深沉孔、墙角孔、斜孔、圆弧孔等形状孔位
螺 丝 批
无刷电批(可配气批)
锁螺丝数
1-20

应用行业(部分)
